(三)、能源管理系统各部分介绍

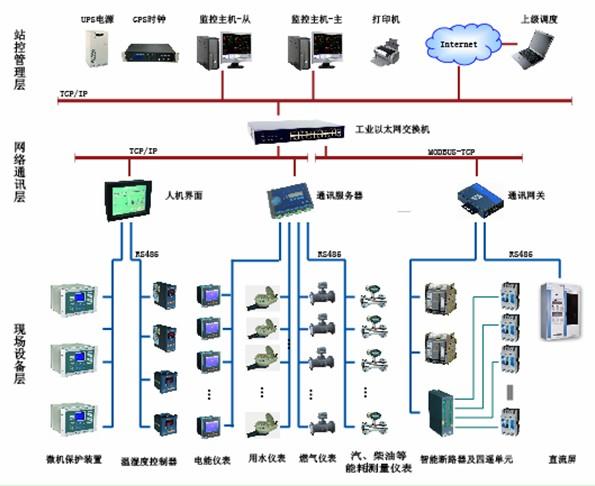

能源系统方框图如下：

A.站控管理层

　　由一台服务器或多台计算机客户端、网络交换机、串口服务器等构成。

　　监控层的任务是实时采集全站的数据并存入实时数据库和历史数据库，通过各种功能界面实现的实时监测、远程控制、数据汇总查询统计、报表查询打印等功能，是监控系统与工作人员的人机接口，所有通过计算机对配电网的操作控制全部在监控层进行，

B.网络通讯层

　　通讯层主要是指实时数据采集。

　　通讯层的任务：实现与现场智能设备的通讯及与监控后台及调度主站的通讯。一方面，数据采集设备实现对现场智能装置通讯采集，如保护或仪表装置，另一方面，把监控后台系统或远方调度主站的信息命令解释并转发到现场连接的智能设备，达到对现场智能设备的控制操作。

　　通讯层在整个系统中起到关键枢纽的重要作用。

C.现场设备层

　　现场设备层主要是指现场与一次设备相连的采集终端装置，所有智能装置如备自投装置、微机综合保护装置、智能型直流系统和干式变压器温控仪、智能测控仪表、出线开关回路采用的信号采集器等设备均为间隔层的主要组成部分。
